Calandras de perfis para aço estrutural

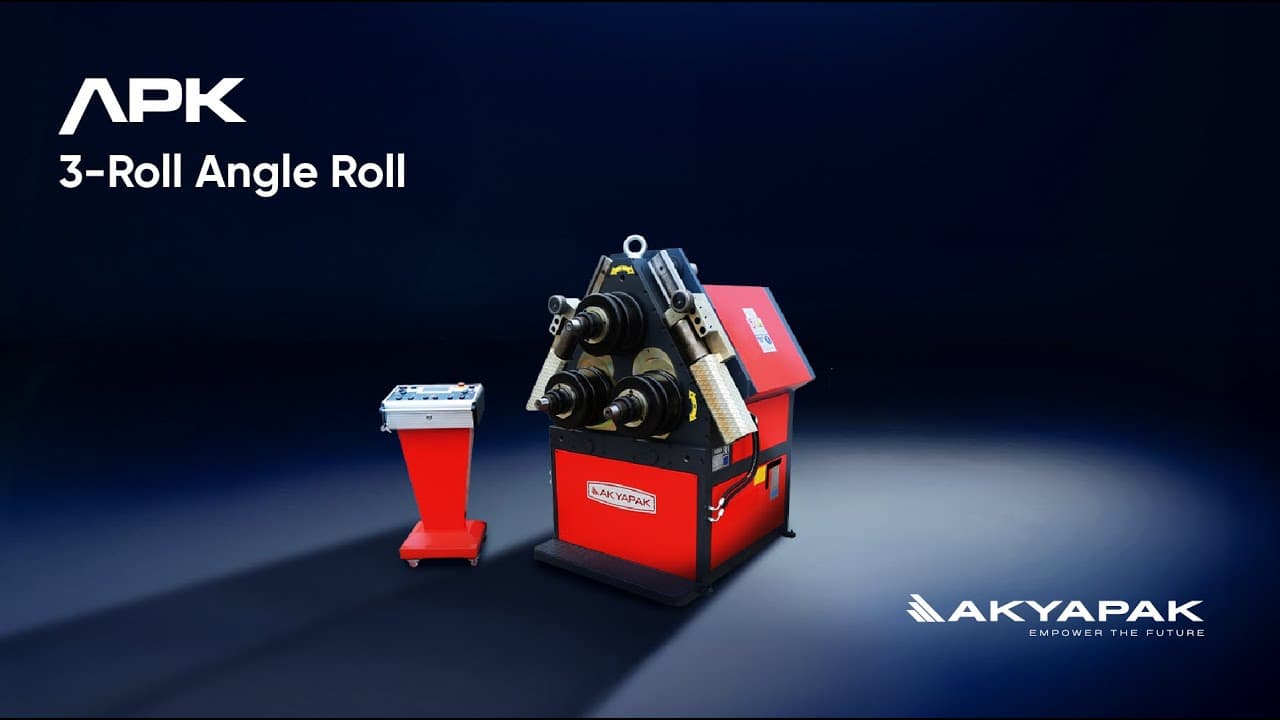

Linha APK
Curvamento de cantoneiras, tubos, vigas e perfis estruturais

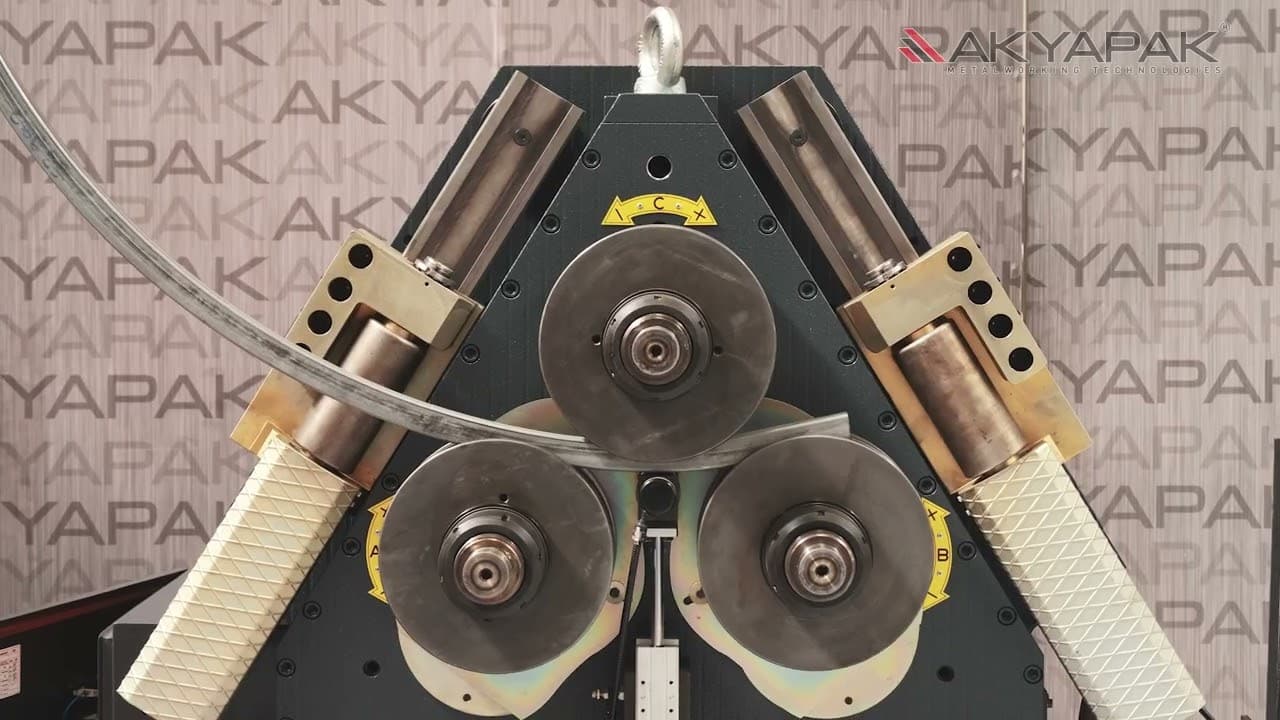

As calandras de perfis fornecidas pela Metalcym curvam cantoneiras, perfis T, lâminas planas, tubos, calhas U e vigas H/I em aço estrutural. Fabricadas pela AKyapak (série APK), contam com estrutura de aço soldado St-52, três rolos motrizes acionados por motor hidráulico e rolos-guia laterais ajustáveis em três direções para minimizar a deformação da seção durante o curvamento.
Os dois rolos inferiores deslocam-se hidraulicamente de forma independente, permitindo o pré-curvamento de ambas as extremidades do perfil sem retirá-lo da máquina. A série abrange desde equipamentos compactos de 0,75 kW para serralherias médias até linhas de 160 kW capazes de curvar vigas HEB 1000 pelo lado difícil e tubos de até Ø 610 mm — um dos maiores momentos de curvamento disponíveis nessa categoria no mundo.
APLICAÇÕES
Usos e processos de curvamento de perfis
As calandras de perfis APK são utilizadas na fabricação de estruturas de aço, torres eólicas, pontes, estaleiros, arcos e todo tipo de geometrias curvas em seção estrutural.
PERFIS ABERTOS E SEÇÕES ESTRUTURAIS
- Curvamento de seções abertas pelo lado fácil e difícil.
- Cantoneiras (L) pelo lado fácil e difícil
- Perfis T pelo lado fácil, difícil e lateral
- Calhas U pelo lado fácil e difícil
- Vigas H/I (HEA, HEB, INP, IPE) pelo lado fácil e difícil
- Lâminas planas curvadas no eixo forte e fraco
- Sistema de tração hidráulica opcional para H, U e I pelo lado difícil
TUBOS, QUADRADOS E ESPIRAIS
- Curvamento de seções fechadas e formas contínuas.
- Tubos redondos, quadrados e retangulares
- Perfis quadrados e retangulares (HSS)
- Espirais em diâmetros determinados
- Anéis e segmentos de arco
- Bulb flat (perfil Holland) para construção naval — modelo APK 240 NC
- Conjuntos de matrizes especiais para cada seção, sem deformação
SERIE APK
O que você precisa jatear? Encontre seu equipamento
A seleção depende do tamanho da seção, do momento de curvamento necessário e do volume de produção.
| MODELOS | Faixa | Potência | MOMENTO MÁX. | IDEAL PARA |
|---|---|---|---|---|
| APK 30 a APK 81 | Compacto | 0,75 – 5 kW | até 210 cm³ | Serralherias médias, perfis e tubos leves, cantoneiras pequenas |
| APK 101 a APK 360 | Industrial | 11 – 70 kW | até 4.700 cm³ | Fabricação estrutural, vigas HEA/HEB médias, calhas e tubos de grande seção |
| APK 550 a APK 1000 | Pesado | 99 – 160 kW | até 11.000 cm³ | Indústria pesada, vigas HEB 1000, torres eólicas, estaleiros, tubos até Ø 610 mm |
Controle opcional: NC AK300 ou CNC AK400 disponível em todas as faixas.
