Productos
Roladoras de perfiles para acero estructural
Linea APK
Curvado de ángulos, tubos, vigas y perfiles estructurales

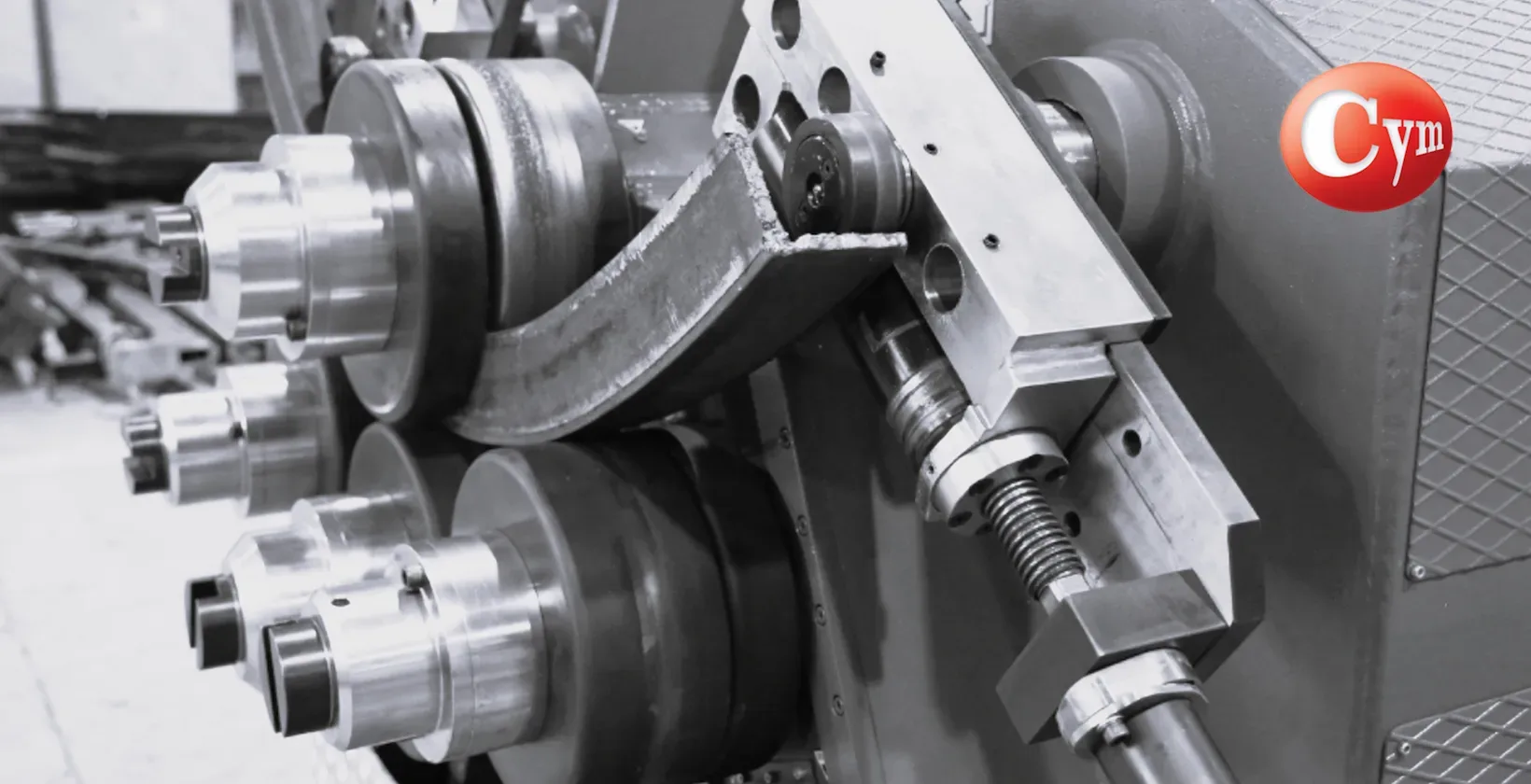

Las roladoras de perfiles que provee CYM Materiales curvan ángulos, perfiles T, planos, tubos, canales U y vigas H/I en acero estructural. Fabricadas por AKyapak (serie APK), cuentan con cuerpo de acero soldado St-52, tres rodillos motrices accionados por motor hidráulico, y rodillos guía laterales ajustables en tres direcciones para minimizar la deformación de la sección durante el curvado.
Los dos rodillos inferiores se desplazan hidráulicamente de forma independiente, lo que permite el precurvado de ambos extremos del perfil sin retirarlo de la máquina. La serie abarca desde equipos compactos de 0,75 kW para talleres medianos hasta líneas de 160 kW capaces de curvar vigas HEB 1000 en posición difícil y tubos de hasta Ø 610 mm —uno de los mayores momentos de curvado disponibles en esta categoría.
Aplicaciones
Usos y procesos de curvado de perfiles
Las roladoras de perfiles APK se utilizan en la fabricación de estructuras de acero, torres eólicas, puentes, astilleros, arcos y todo tipo de geometrías curvas en sección estructural.

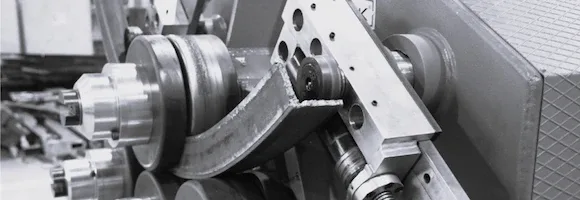

PERFILES ABIERTOS Y SECCIONES ESTRUCTURALES
- Curvado de secciones abiertas en posición fácil y difícil.
- Ángulos (L) en posición fácil y difícil
- Perfiles T en posición fácil, difícil y lateral
- Canales U en posición fácil y difícil
- Vigas H/I (HEA, HEB, INP, IPE) en posición fácil y difícil
- Planos curvados en el eje fuerte y débil
- Sistema de tracción hidráulica opcional para H, U e I en posición difícil

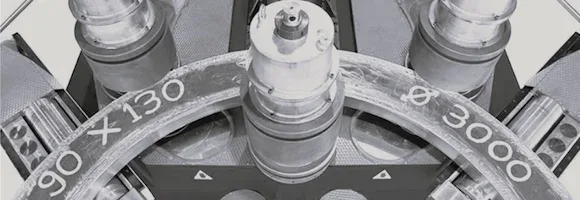

TUBOS, CUADRADOS Y ESPIRALES
- Curvado de secciones cerradas y formas continuas.
- Tubos redondos, cuadrados y rectangulares
- Perfiles cuadrados y rectangulares (HSS)
- Espirales en diámetros determinados
- Anillos y segmentos de arco
- Bulb flat (perfil Holland) para construcción naval — modelo APK 240 NC
- Sets de matrices especiales para cada sección, sin deformación
SERIE APK
¿Qué necesita granallar? Encuentre su equipo
Las roladoras de perfiles APK se utilizan en la fabricación de estructuras de acero, torres eólicas, puentes, astilleros, arcos y todo tipo de geometrías curvas en sección estructural.
| MODELOS | RANGO | POTENCIA | MOMENTO MÁX. | IDEAL PARA |
|---|---|---|---|---|
| APK 30 al APK 81 | Compacto | 0,75 – 5 kW | hasta 210 cm³ | Talleres medianos, perfiles y tubos livianos, ángulos pequeños |
| APK 101 al APK 360 | Industrial | 11 – 70 kW | hasta 4.700 cm³ | Fabricación estructural, vigas HEA/HEB medianas, canales y tubos de gran sección |
| APK 550 al APK 1000 | Pesado | 99 – 160 kW | hasta 11.000 cm³ | Industria pesada, vigas HEB 1000, torres eólicas, astilleros, tubos hasta Ø 610 mm |
Control opcional: NC AK300 o CNC AK400 disponibles en todos los rangos.
