Mesa giratoria y satélites — precisión en cada pieza
CYM Materiales ofrece una variada gama de granalladoras de mesa giratoria y de satélites giratorios para el tratamiento superficial de piezas que no pueden procesarse en equipos de carga a granel ni en granalladoras de pasaje continuo. Cada línea está diseñada para adaptarse al tipo de pieza, el proceso requerido y el volumen de producción del cliente.
La línea MAP (Mesa Giratoria) posiciona las piezas sobre una mesa rotatoria frente a la turbina de granallado, garantizando cobertura uniforme en toda la superficie. Disponible en diámetros de 600, 1000 y 1600 mm, es ideal para piezas medianas y de gran porte que requieren procesamiento individual con mínima manipulación.
La línea SAT (Satélites Giratorios) incorpora un mecanismo de indexación central que posiciona múltiples satélites de forma precisa frente al haz de granalla o las boquillas de aire comprimido. Configuración modular de 2 a 18 satélites, con opción de robots de carga y descarga automática para integración en celdas de fabricación automáticas.
Los equipos MAP y SAT-TR se utilizan en dos grandes grupos de aplicaciones: procesos de limpieza y preparación de superficie en piezas fundidas, moldes industriales, termotanques, cilindros de GLP y componentes de aluminio y metales no ferrosos, y procesos de shot peening con parámetros Almen controlados en engranajes, coronas, discos de embrague y componentes de transmisión automotriz e industrial.
Aplicaciones
Usos y procesos de granallado
Los equipos MAP y SAT de CYM Materiales se utilizan en una amplia variedad de procesos industriales para el tratamiento de piezas que requieren exposición precisa y controlada al abrasivo. Una misma línea puede combinar procesos de limpieza, preparación de superficie y shot peening según la configuración del equipo.
PROCESOS DE LIMPIEZA Y PREPARACIÓN DE SUPERFICIE
- Limpieza de moldes de extrusión, inyección y soplado de vidrio y aluminio
- Desarenado de piezas fundidas ferrosas y no ferrosas de mediano y gran porte
- Limpieza de termotanques, calefones y recipientes a presión
- Granallado de cabezas y bases de cilindros de GLP y GNC
- Preparación de superficie para pintura, recubrimientos y adhesivos

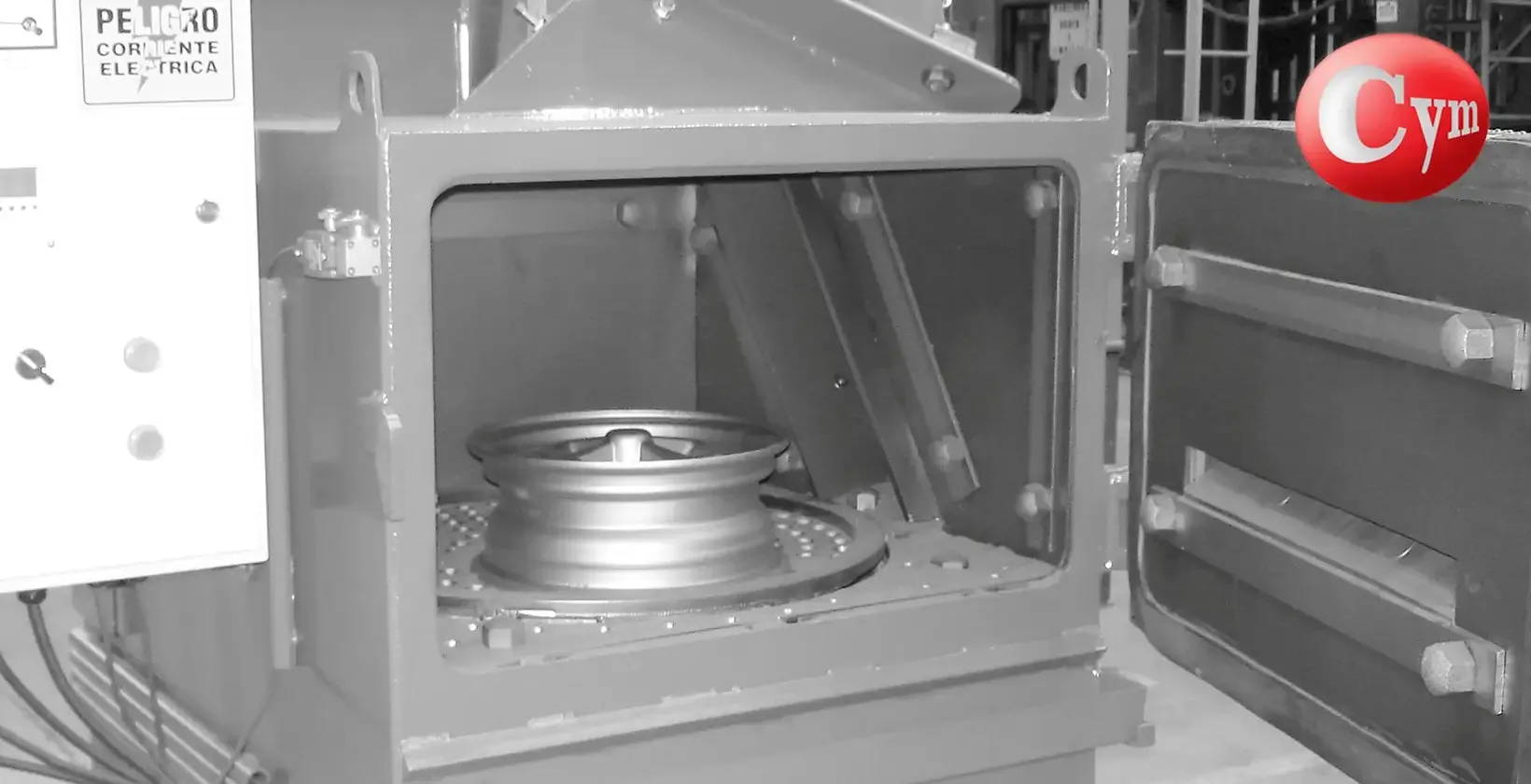

- Limpieza de llantas, ollas de aluminio y piezas de revolución
- Procesamiento de piezas que no pueden tumbarse ni golpearse entre sí

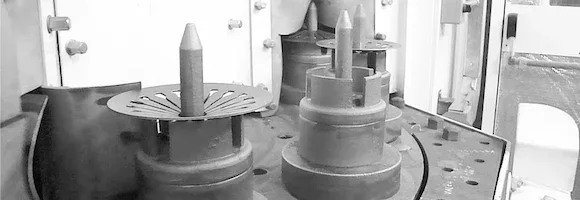

PROCESOS DE SHOT PEENING

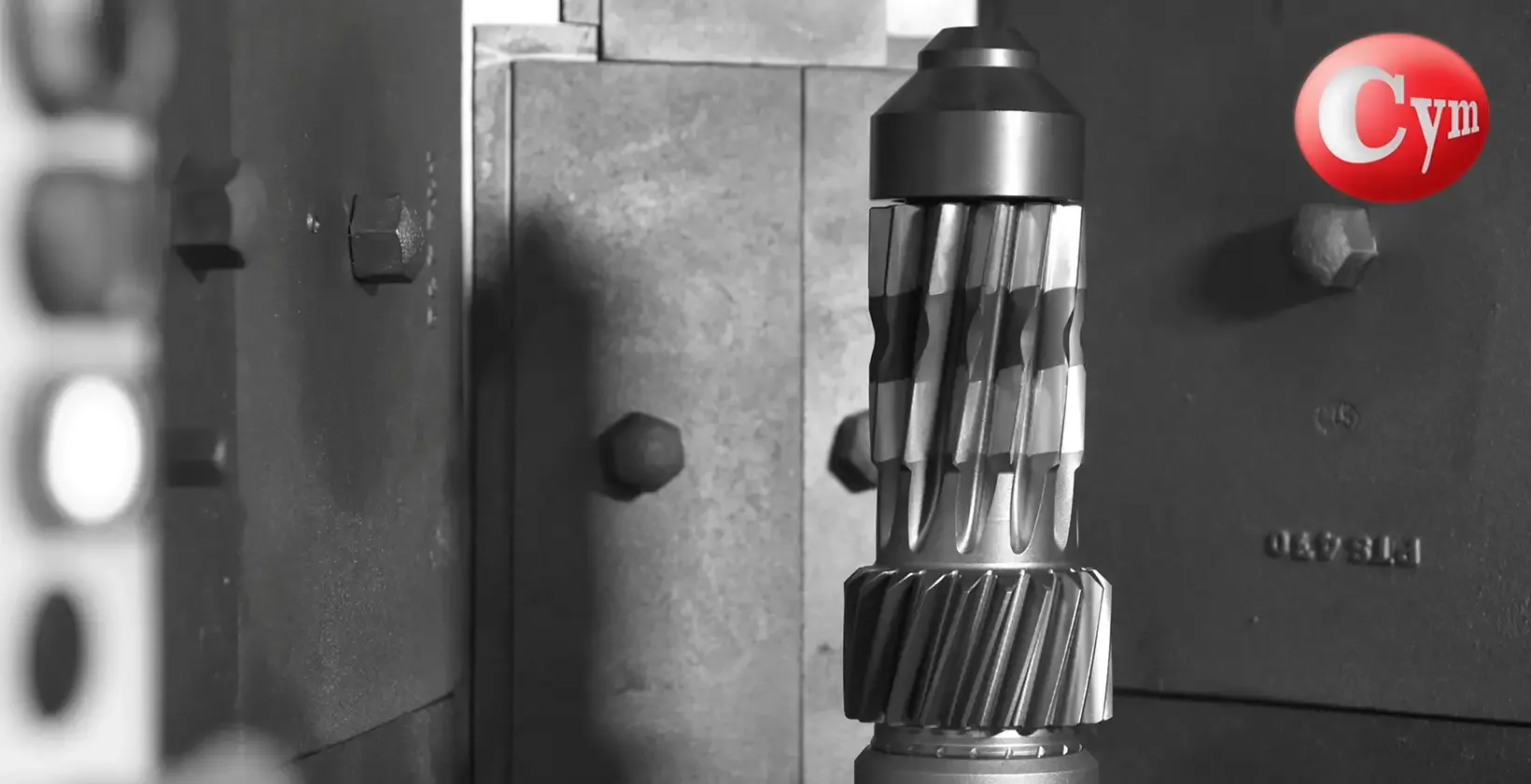

- Shot peening de engranajes, piñones y coronas dentadas
- Shot peening de discos de embrague y discos de freno
- Shot peening de componentes de transmisión automotriz
- Shot peening de bits y trépanos de perforación
- Shot peening de llantas y aros de aluminio
- Simple y doble shot peening con parámetros Almen controlados
- Proceso realizado siempre posterior al tratamiento térmico y rectificado de los componentes

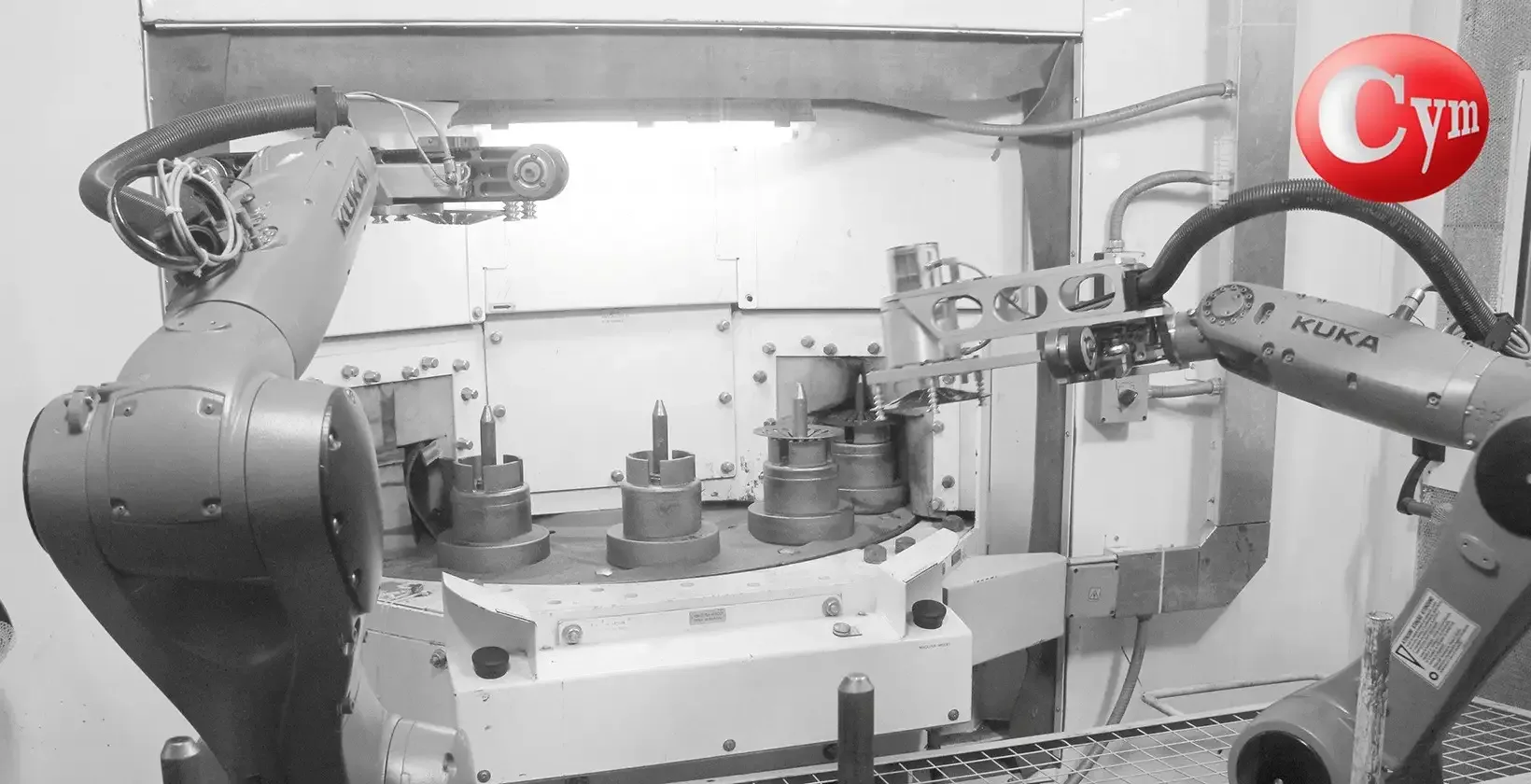

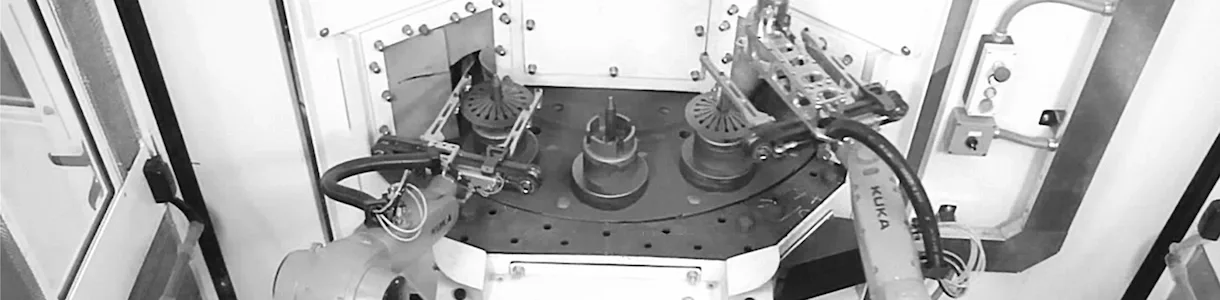

- Integración con robots para posicionamiento preciso y repetible en producción seriada
Selección de modelo
¿Qué necesita granallar? Encuentre su equipo
La selección del equipo depende del tipo de proceso, el tamaño de las piezas, el volumen de producción y el nivel de control requerido.
| CRITERIO DE SELECCION | MAP | SAT - TR | SAT - AC |
|---|---|---|---|
| Sistema de proyección | Turbina centrifuga | Turbinas centrifugas | Aire comprimido |
| Tamaño de pieza | Medianas y grandes | Todos | Todos |
| Volumen de producción | Medio | Alto | Alto |
| Tiempo muerto entre ciclos | Normal | Mínimo | Mínimo |
| Satélites / mesas | 1 mesa | 2 a 18 | 2 a 18 |
| Procesos de limpieza | ✔ | ✔ | ✔ |
| Shot peening | - | ✔ | ✔ |
| Parámetros Almen controlados | - | ✔ | ✔ |
| Granallado selectivo | - | - | ✔ |
| Robots de carga automática | - | ✔ | ✔ |
| Integración celda automática | - | ✔ | ✔ |
Línea de equipos
Seleccione el equipo para su aplicación
LÍNEA MAP
Granalladora de mesa giratoria
Para limpieza de moldes, fundición, termotanques y piezas de gran porte. Diámetros 600 a 1600 mm
Leer mas

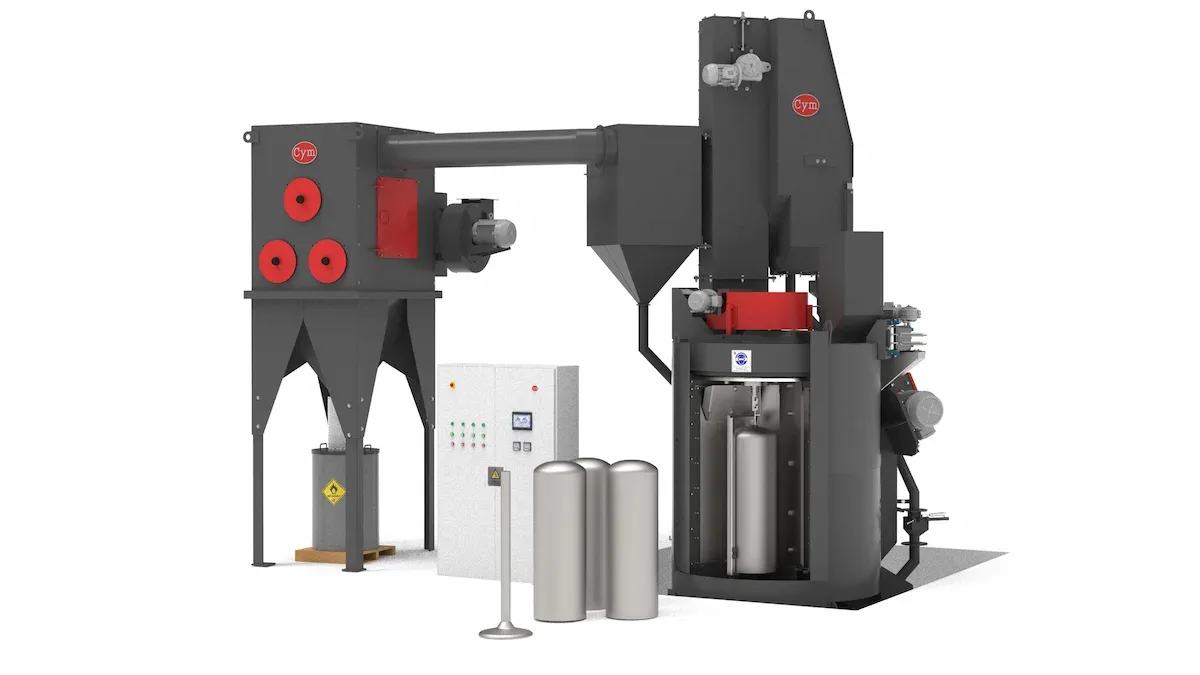

LINEA SAT-TR-LIMPIEZA
Granalladora de satélites
Para limpieza de aluminio, termotanques y cilindros GLP. 2 a 6 satélites centrífugos en producción seriada.
Leer mas
LÍNEA SAT-TR
Shot peening - satélites
Shot peening con turbinas centrífugas. Parámetros Almen controlados en engranajes, discos embragues y transmisiones. 2 a 18 satélites.
Leer masInstalaciones

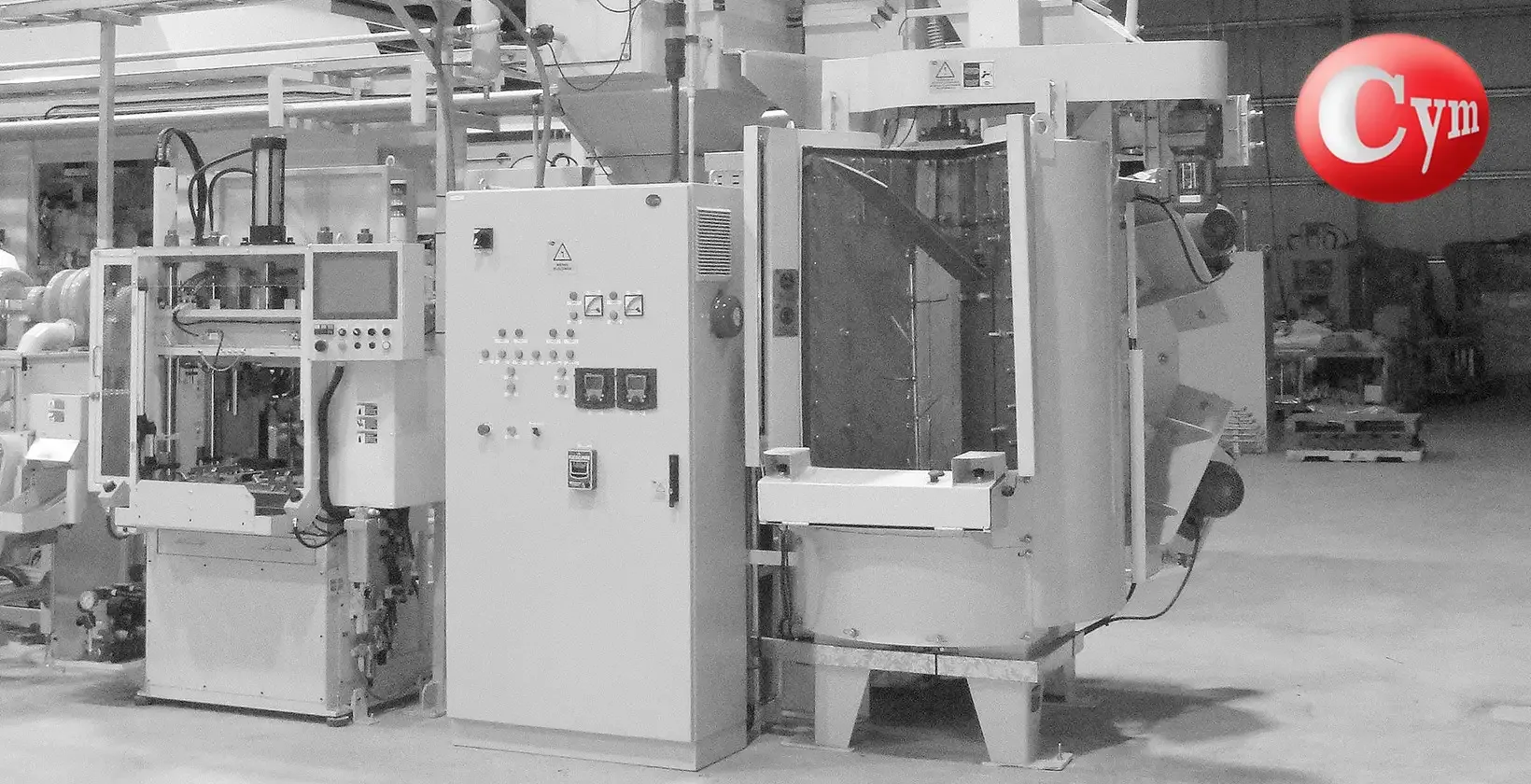

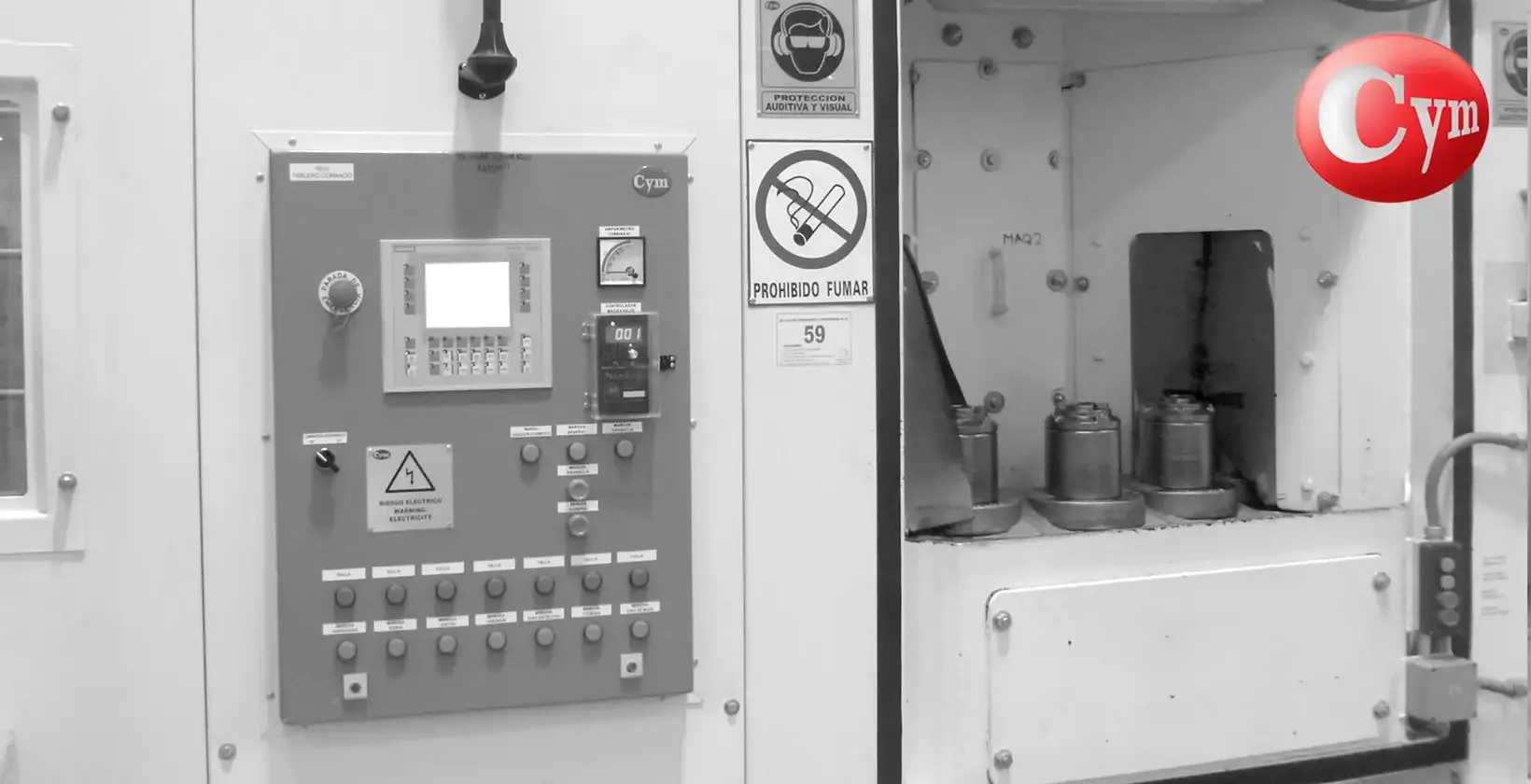

Equipos en funcionamiento
Proyectos Especiales
¿No encuentra el equipo que necesita?
CYM Materiales lo desarrolla
Nuestro departamento de Ingeniería y Ventas trabaja junto al cliente para diseñar la solución a medida, reduciendo costos operativos y maximizando la productividad. Cada proyecto parte de un relevamiento técnico detallado y culmina en un equipo construido y probado en nuestra planta.
