Granalladora de perfiles, placas y estructuras metálicas
Lineas PER, EST y CH
Perfiles, placas y estructuras metálicas - Solución para tu proceso
CYM Materiales fabrica granalladoras automáticas de pasaje continuo para el tratamiento superficial de perfiles estructurales, productos laminados planos, tubos, spools y estructuras soldadas de cualquier geometría. Cada línea está diseñada para adaptarse al tipo de material, las dimensiones de las piezas y los requerimientos de producción del cliente.
En las líneas PER-R y CH las turbinas se disponen a 90° respecto del pasaje de piezas, optimizando la velocidad de proceso para materia prima. En la línea PER-I las turbinas se ubican con ángulos inclinados, permitiendo procesar tanto materia prima como estructuras soldadas simples y spools.
En las líneas EST se utilizan configuraciones de 8 a 16 turbinas con ángulos variables que aseguran cobertura total sin puntos ciegos en estructuras de cualquier geometría. Todas las líneas pueden integrarse con sistemas de shop primer, horno de secado y transporte aéreo.
Aplicaciones
Usos y procesos de granallado
CYM desarrolla configuraciones de equipos según el tipo de producto a procesar. Las líneas se agrupan en dos grandes aplicaciones industriales.

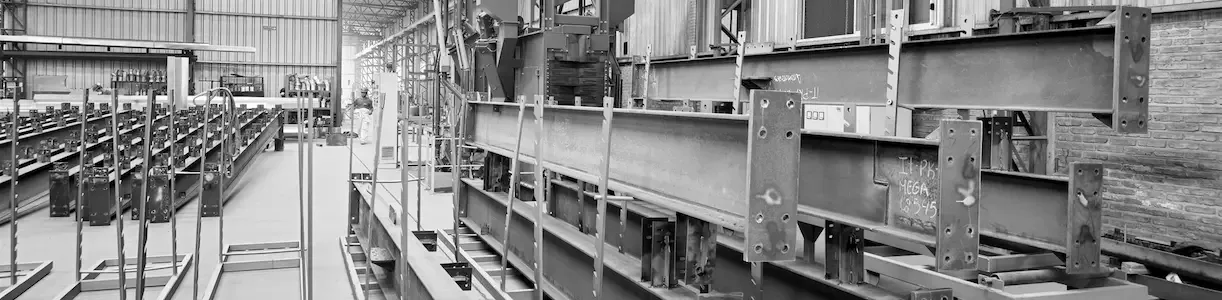

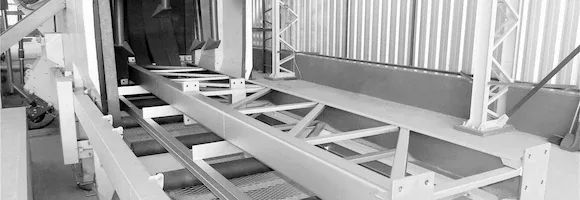

Granallado de Estructuras Soldadas
- Tratamiento superficial de piezas y conjuntos estructurales
- Eliminación de óxido, escoria y contaminantes de soldadura
- Limpieza uniforme en estructuras complejas sin puntos ciegos
- Preparación para pintura o protección anticorrosiva

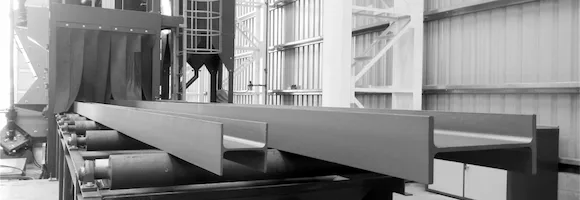

Granallado de Materia Prima
- Proceso previo a la fabricación de estructuras y componentes
- Eliminación de laminilla y óxido en perfiles, tubos y laminados
- Preparación superficial antes de corte, perforado y soldadura
- Acondicionamiento para procesos de pintura y recubrimiento
Selección de modelo
¿Qué necesita granallar? Encuentre su equipo
Seleccione el tipo de material para ver las líneas de equipo recomendadas.
| TIPO DE MATERIAL | PER-R | PER-I | CH-H | CH-V | EST-ROD | EST-TUN |
|---|---|---|---|---|---|---|
| ▭ Perfiles | ✔ | ✔ | ✔ | ✔ | ✔ | |
| ◯ Tubos | ✔ | ✔ | ✔ | ✔ | ✔ | |
| ↺ Spool / Tuberia Soldada | ✔ | ✔ | ✔ | |||
| ▬ Placas / Laminados Planos | ✔ | ✔ | ✔ | ✔ | ||
| ▦ Estructuras soldadas simples | ✔ | ✔ | ✔ | |||
| ⬡ Estructuras complejas | ✔ | ✔ |
Línea de equipos
Seleccione el equipo para su aplicación
Linea PER-R
Granalladora de perfiles y tubos con turbinas rectas.
Turbinas a 90° respecto del pasaje de piezas. Alta productividad para materia prima: perfiles H, I, U, doble T, barras y tubos. Proceso automático continuo con mínimo costo operativo. Ideal para acerías, centros de corte y fabricantes de estructuras.
Leer mas

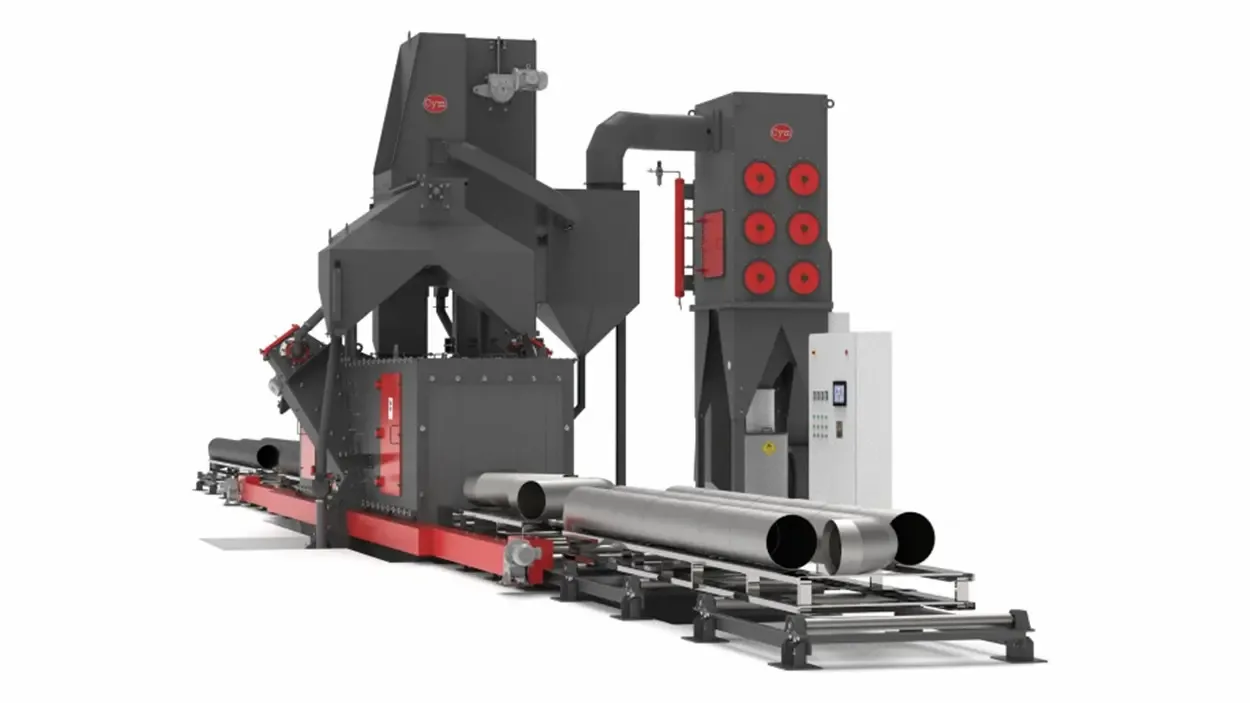

Línea PER-I
Granalladora de perfiles y estructuras con turbinas inclinadas
Turbinas en ángulo para procesar tanto materia prima como estructuras soldadas simples y spools. Cobertura uniforme en perfiles de geometría variada: ángulo, doble T, L, tubos y secciones compuestas. Alta versatilidad con alto volumen de producción.
Leer mas

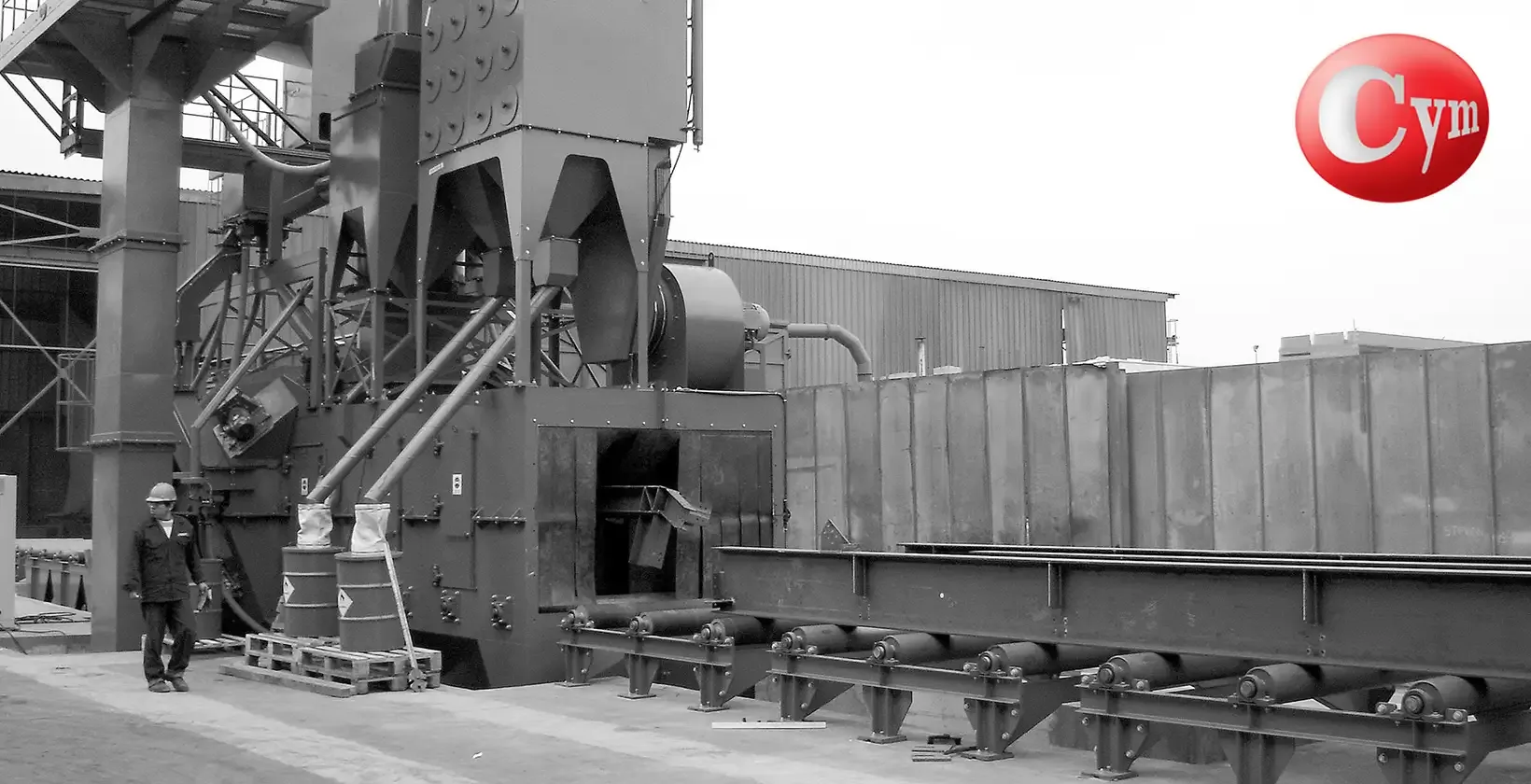

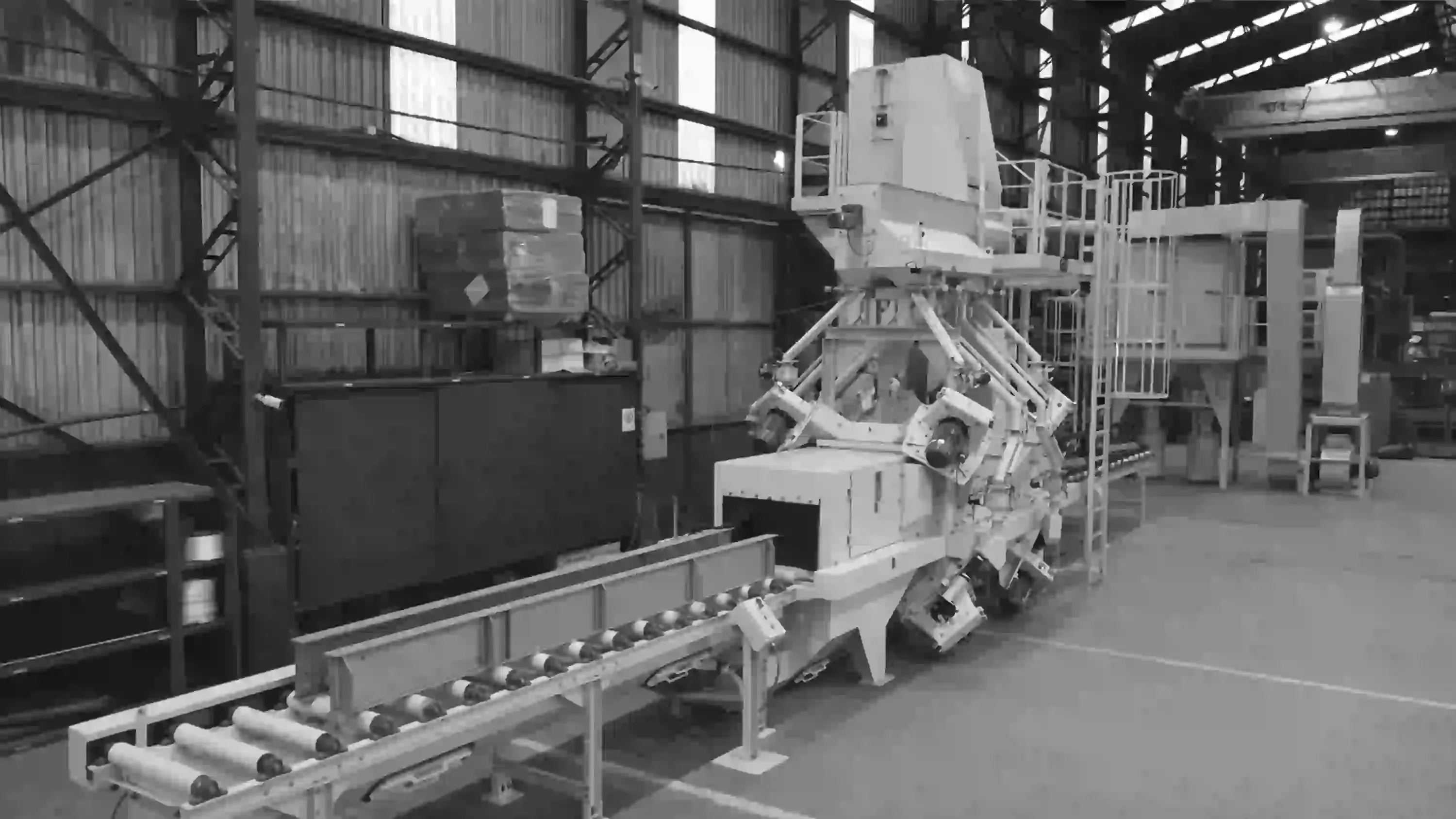

Línea EST-ROD
Granalladora de estructuras soldadas sobre rodillos
De 8 a 16 turbinas con ángulos variables de impacto para cobertura total sin puntos ciegos en estructuras de cualquier geometría. Para vigas armadas, cerchas, marcos y conjuntos soldados de gran tamaño. Alto volumen de producción con mínimo costo operativo.
Leer mas

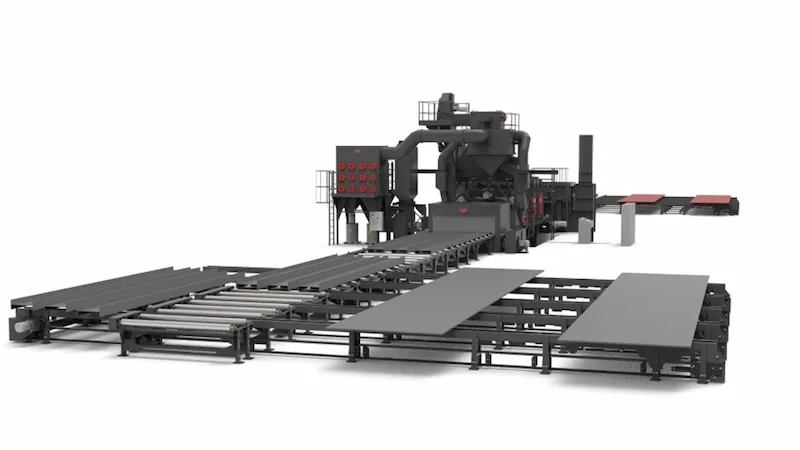

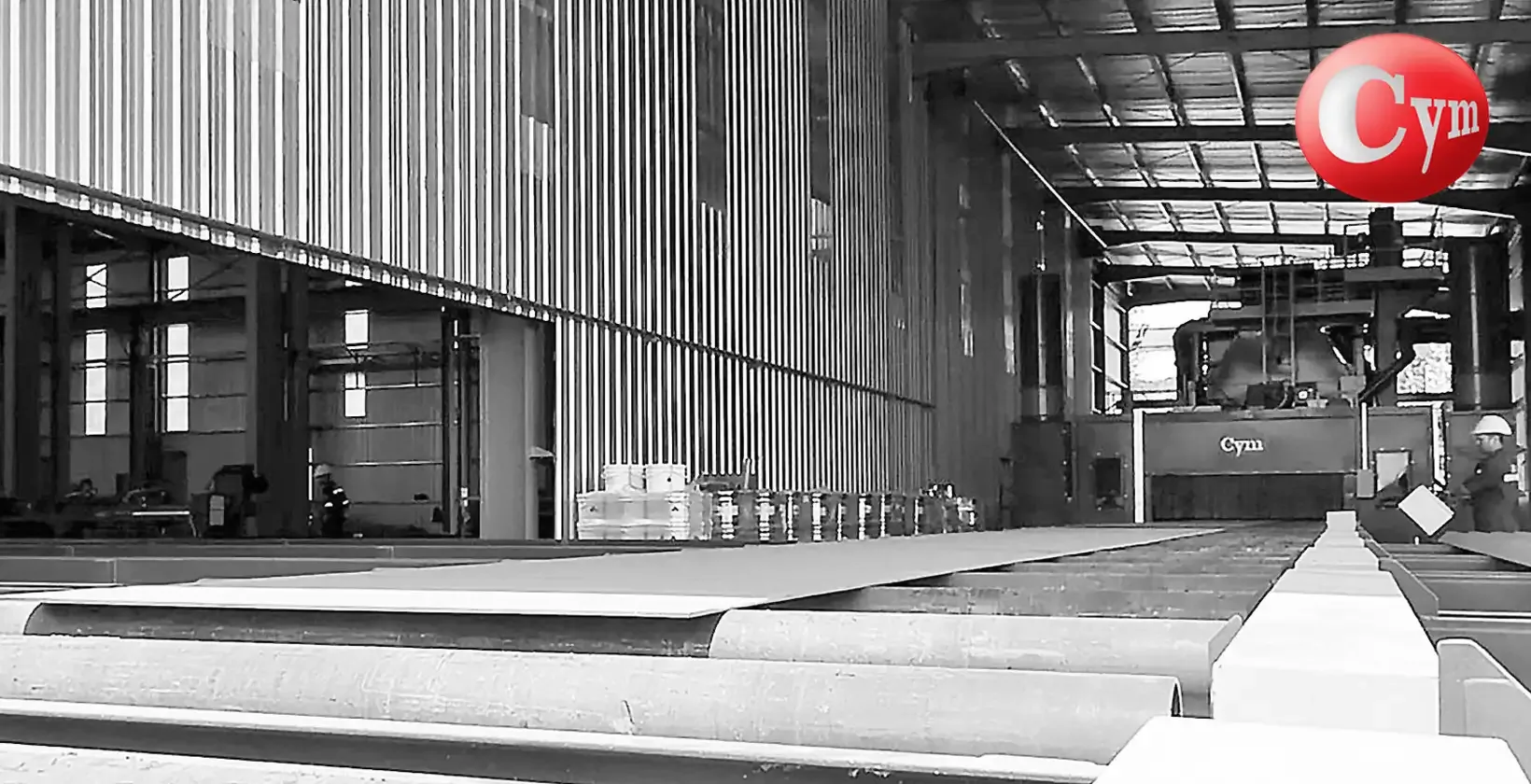

Línea CH-H
Granalladora de chapas y perfiles de pasaje horizontal
Para placas planas y perfiles H en posición horizontal. Con cepillos giratorios y sopladores para eliminar el abrasivo acumulado sobre las piezas. Integrable con cabina de shop primer y horno de secado para una línea completa de preparación y recubrimiento.
Leer mas

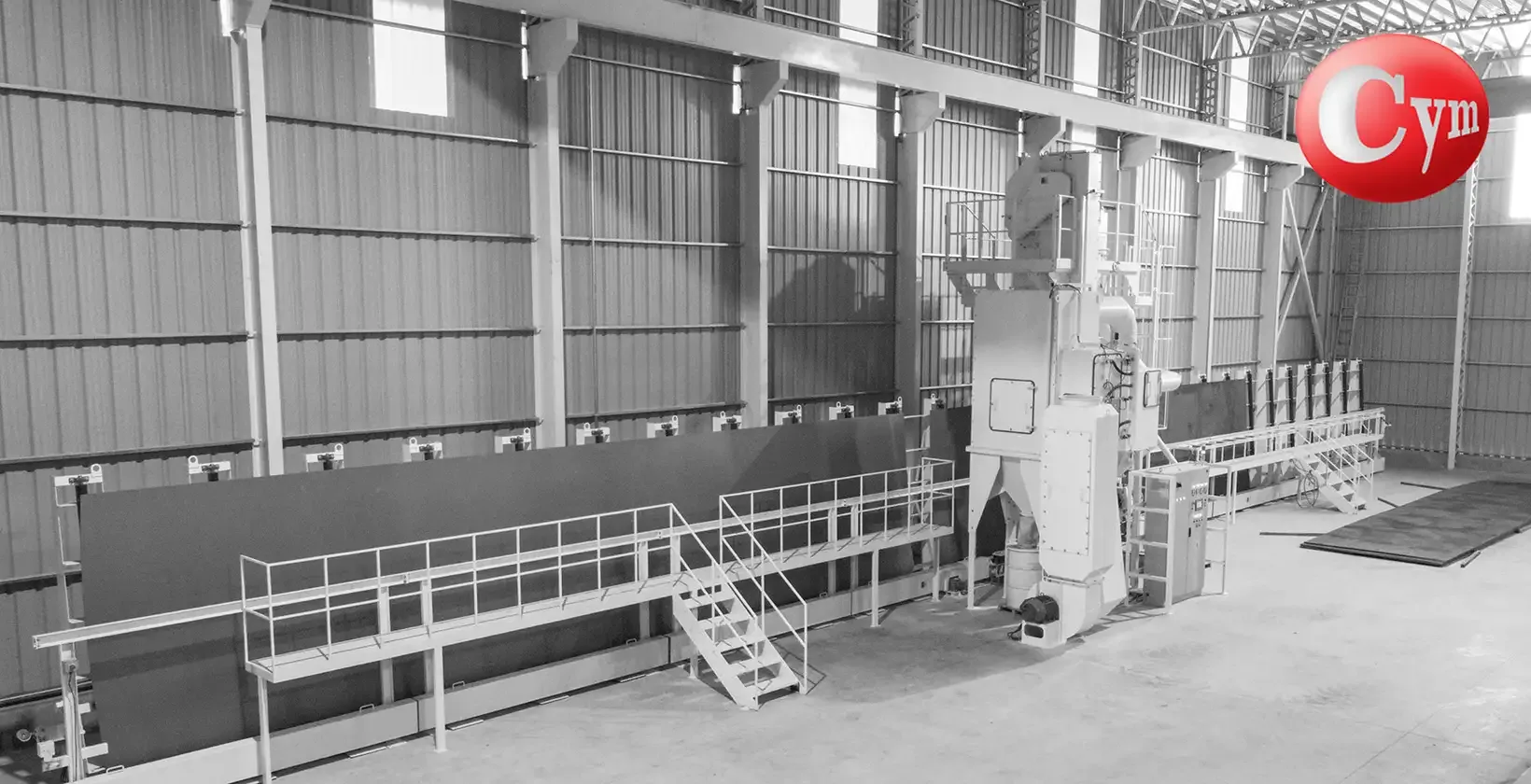

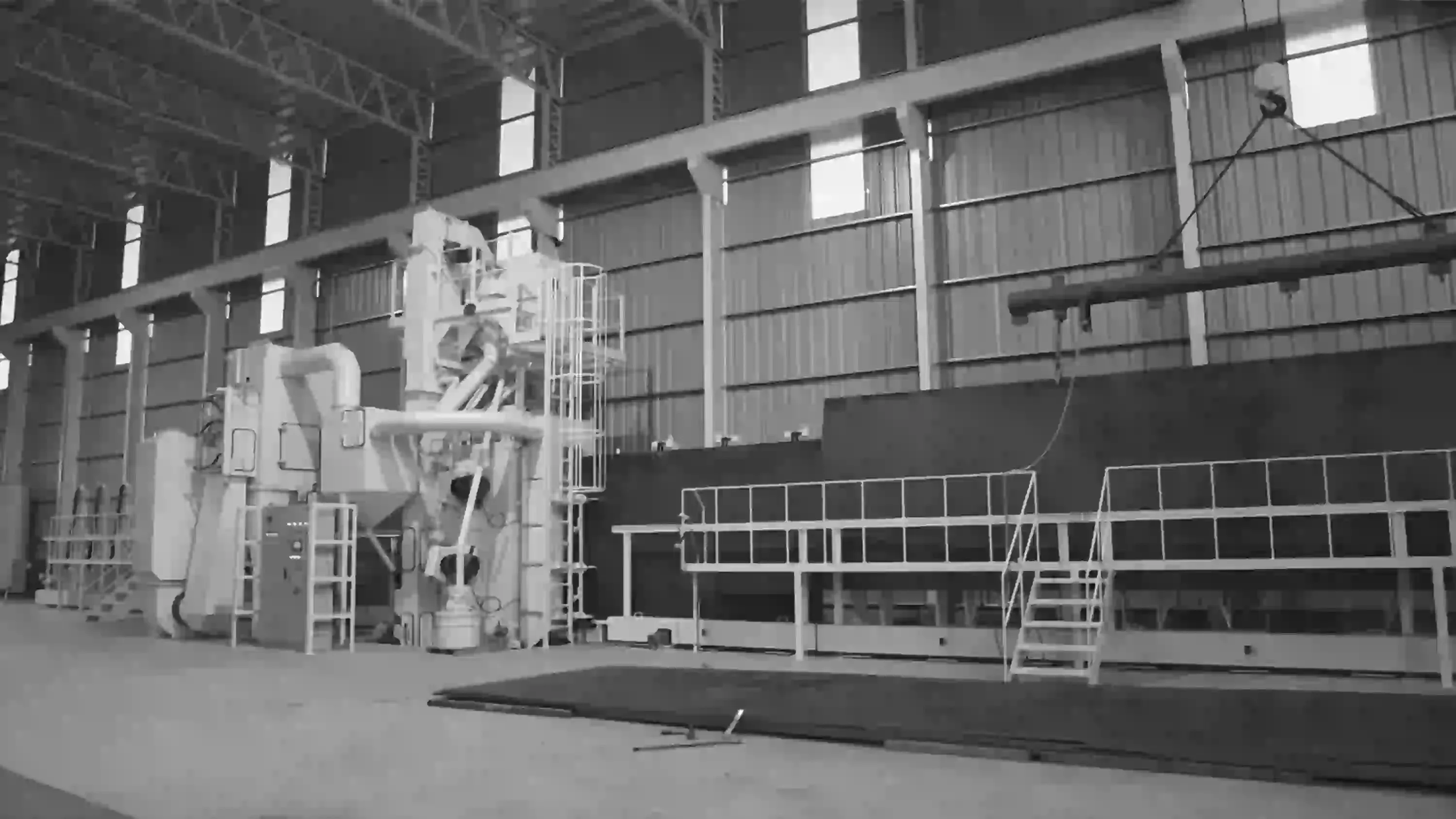

LINEA CH-V
Granalladora de Chapas de Pasaje Vertical
Placas en posición vertical. Sin cepillos ni sopladores, eliminando puntos de acumulación de abrasivo. Menor costo de inversión y mantenimiento respecto al pasaje horizontal. Permite granalla esférica o angular para distintos perfiles de rugosidad superficial.
Leer mas

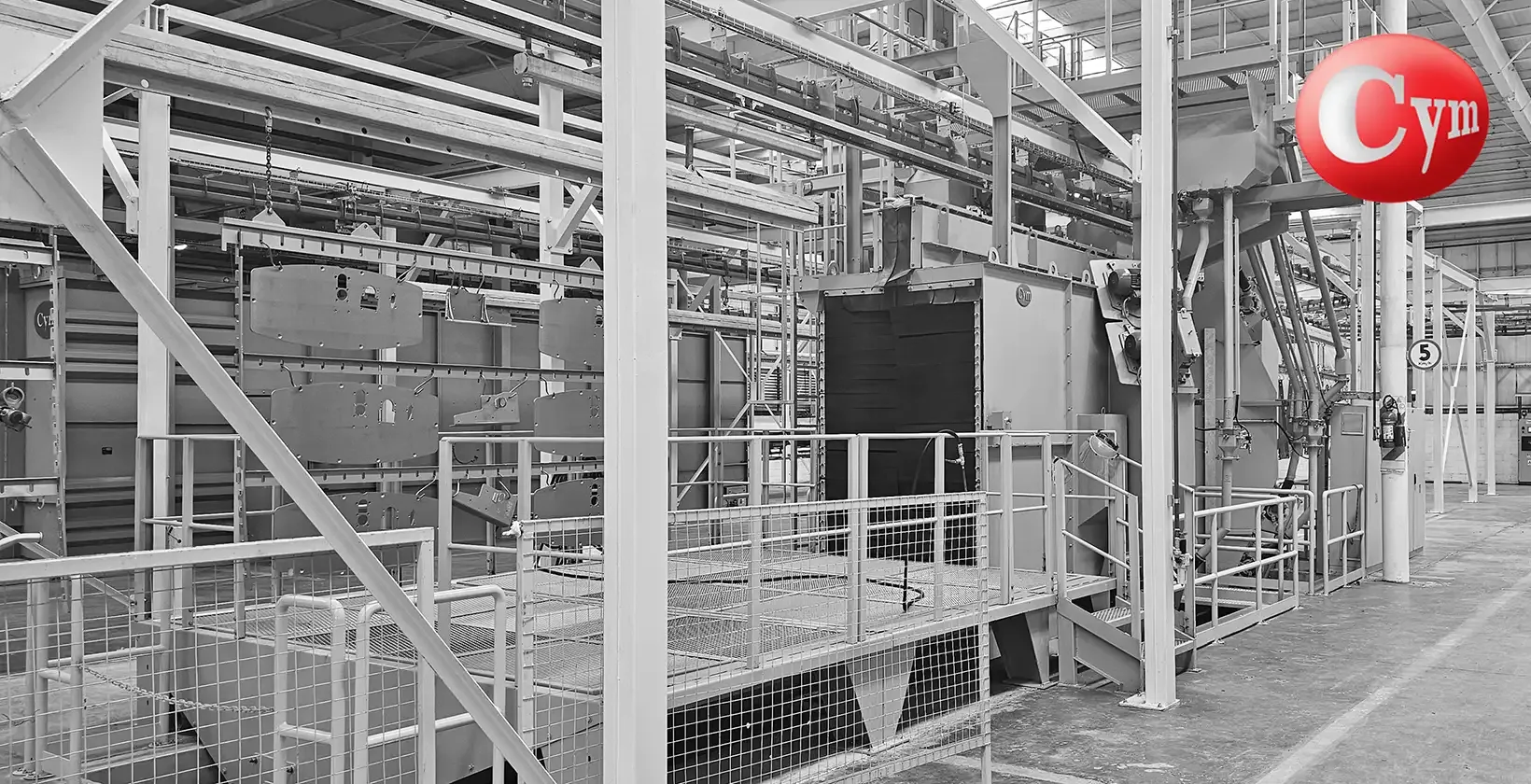

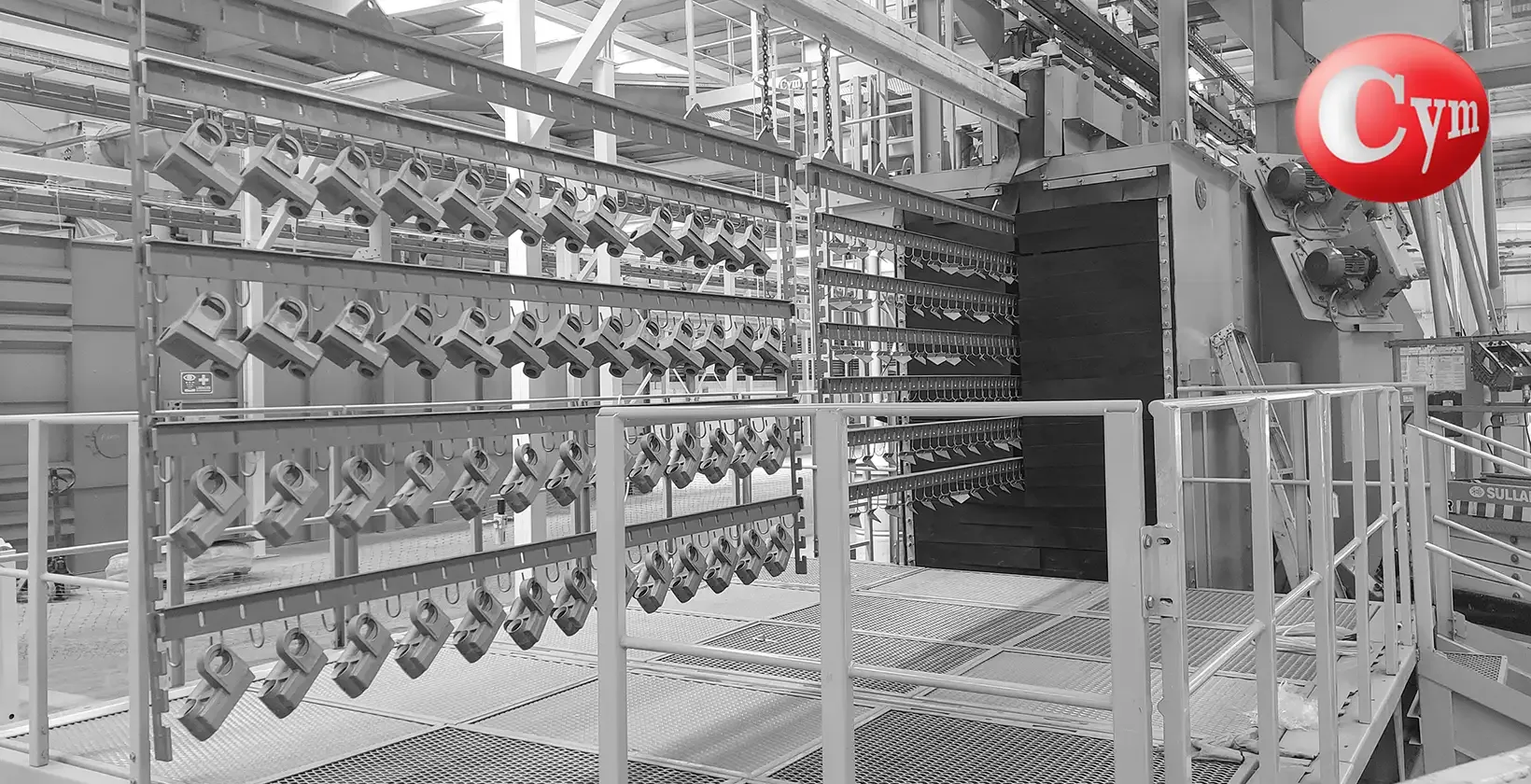

Línea EST-TUN
Granalladora de estructuras tipo túnel
Para todo tipo de piezas en carga suspendida: desde componentes pequeños hasta estructuras de gran porte. Compatible con sistemas Power and Free y líneas de pintura automática, eliminando la manipulación de piezas entre procesos. De 8 a 16 turbinas garantizan cobertura total sin puntos ciegos.
Leer masInstalaciones
Equipos en funcionamiento
Videos
Equipos en acción
Proyectos Especiales
¿No encuentra el equipo que necesita?
CYM Materiales lo desarrolla
Nuestro departamento de Ingeniería y Ventas trabaja junto al cliente para diseñar la solución a medida, reduciendo costos operativos y maximizando la productividad. Cada proyecto parte de un relevamiento técnico detallado y culmina en un equipo construido y probado en nuestra planta.
