Granalladora de Estructuras Complejas
LÍNEA EST-TUN
Integración con líneas de pintura automática en carga suspendida

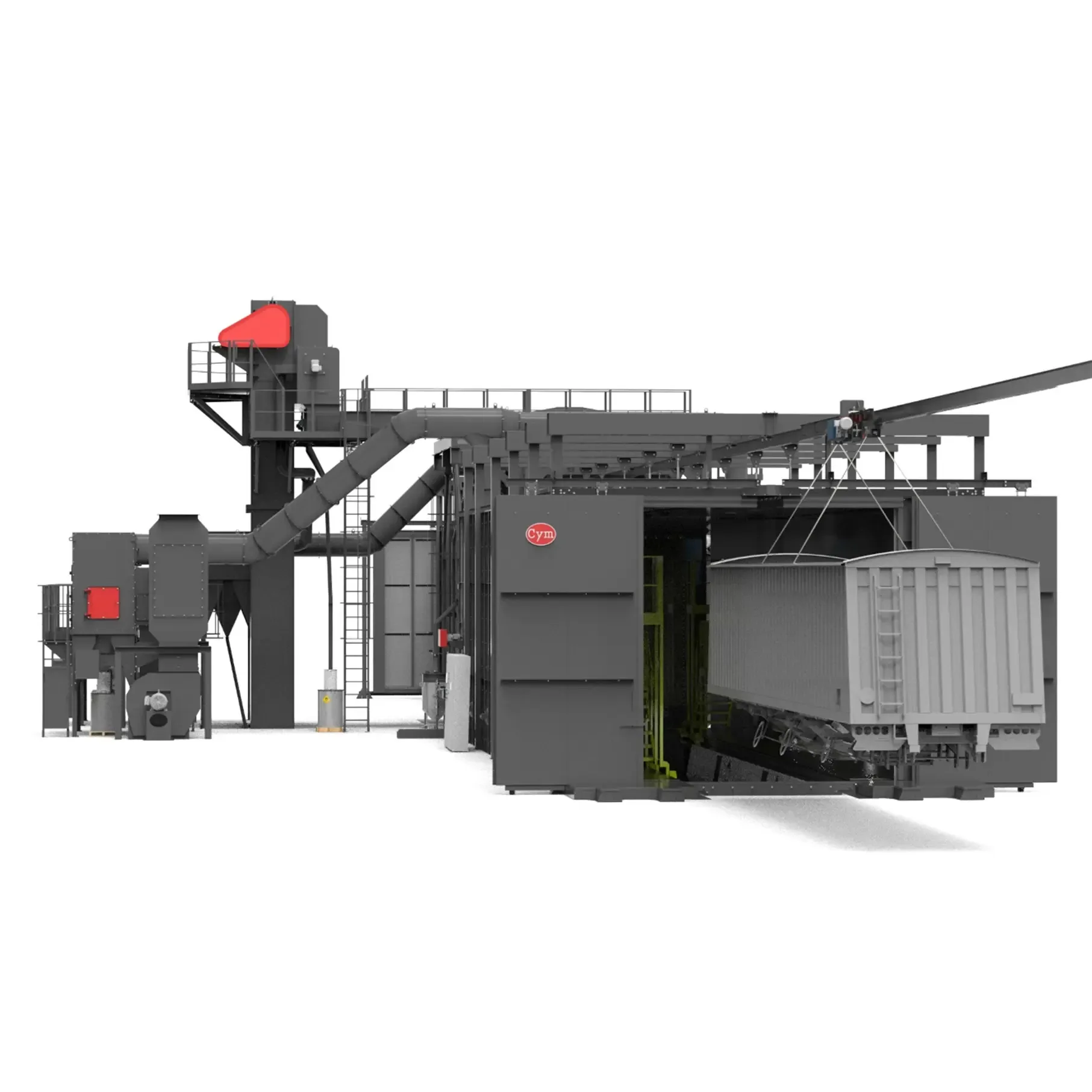

Equipo de granallado automático de pasaje continuo para el tratamiento superficial de estructuras soldadas y conjuntos fabricados en carga suspendida. Las piezas avanzan colgadas de ganchos a través de la cámara de granallado, equipada con 8, 12 o 16 turbinas centrífugas —según modelo y tamaño de pieza— dispuestas en ángulos variables, logrando cobertura total sin zonas de sombra.
- Diseñada para estructuras soldadas complejas transportadas en carga suspendida, integrable directamente con líneas de pintura automática.
- Elimina la necesidad de reestibar las piezas entre el granallado y la pintura, reduciendo manipuleos y tiempos de proceso.
- Cobertura total sin zonas de sombra gracias a múltiples turbinas en ángulos variables alrededor de la cámara de granallado.
- Velocidad de avance regulable y potencia adaptable al requerimiento de producción.
- Compatible con sistemas de transporte aéreo Power & Free existentes en plantas con proceso de pintura en línea continua.
.webp%3Fv%3D1778774364306&w=3840&q=75&dpl=dpl_8Hygxf3G2ZDntZYc4DhGQM285Emk)
ESPECIFICACIONES TÉCNICAS
Modelos y capacidades
| MODELO | SECCIÓN EFECTIVA | PASO MAXIMO | TURBINAS | HP | VEL m/min | ||
|---|---|---|---|---|---|---|---|
| ANCHO | ALTO | ANCHO | ALTO | ||||
| EST-TUN 08X17 | 600 mm 24" | 1500 mm 60" | 800 mm 31" | 1700 mm 67" | 8 | 10 - 30 | 0.3 - 6 |
| EST-TUN 15X15 | 1500 mm 60" | 1500 mm 60" | 1600 mm 62" | 1500 mm 60" | 8 | 10 - 30 | 0.3 - 6 |
| EST-TUN 13X23 | 1300 mm 51" | 2300 mm 90" | 1300 mm 51" | 2300 mm 90" | 12 | 10 - 30 | 0.3 - 6 |
| EST-TUN 15X30 | 1500 mm 60" | 3000 mm 120" | 1600 mm 62" | 3000 mm 120" | 16 | 10 - 30 | 0.3 - 6 |
Notas: Las dimensiones de pasaje máximo de pieza y velocidad de producción pueden ser adaptados a requerimiento puntual del cliente. La producción de los equipos varía conforme sea la potencia de turbinas instalada y cantidad de cascarilla, pinturas, óxidos y grado de terminación que se desee en granallado.
Instalaciones

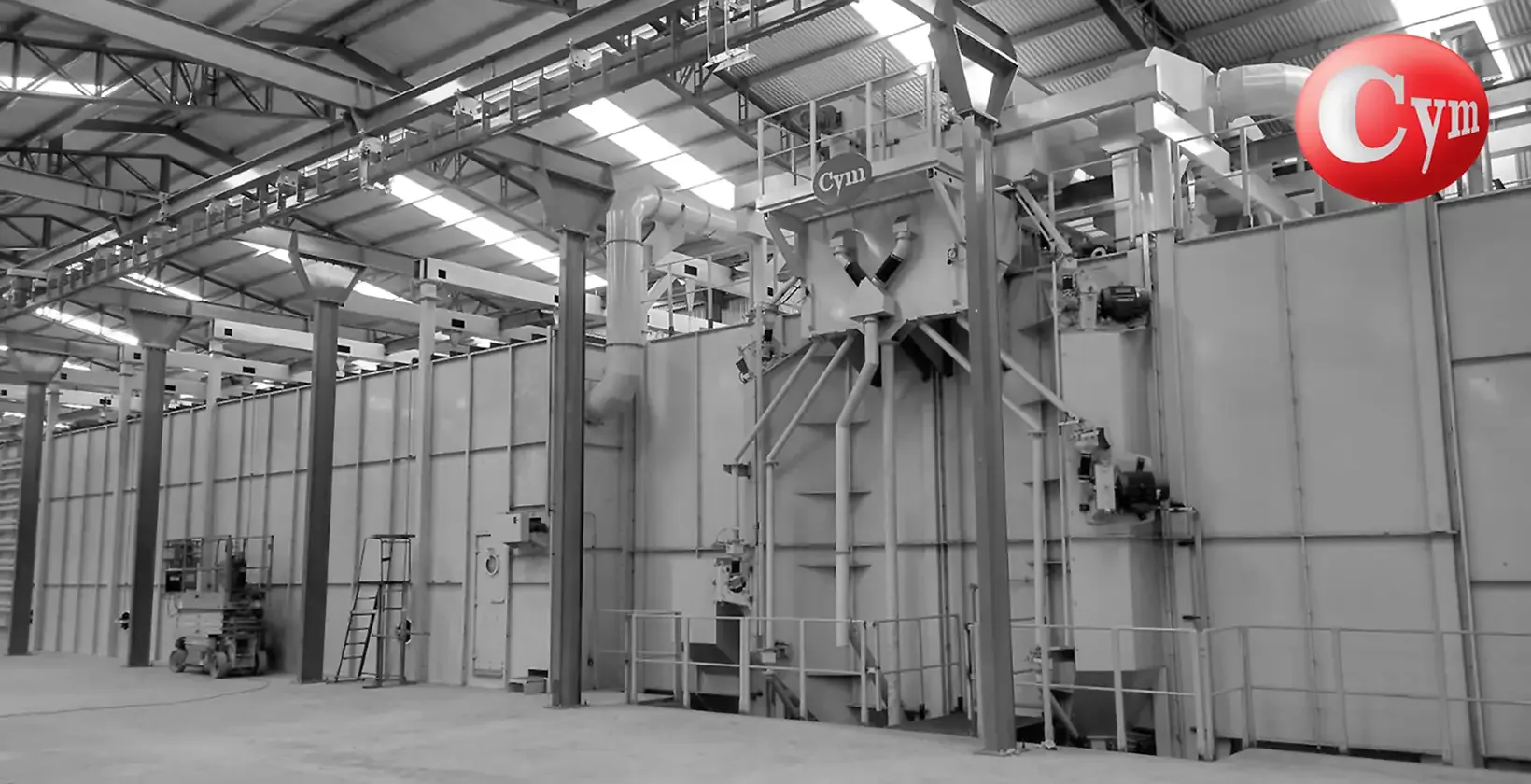

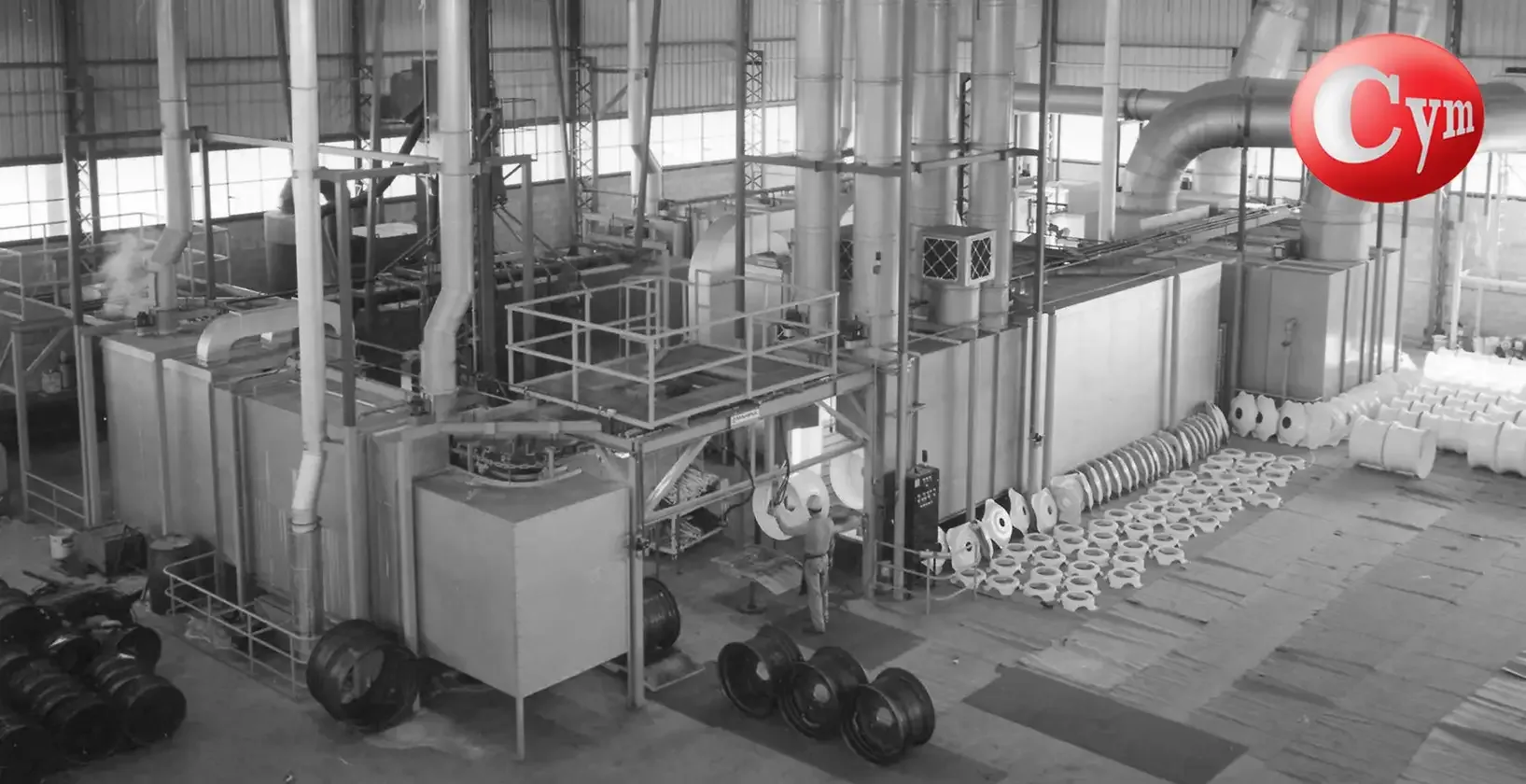

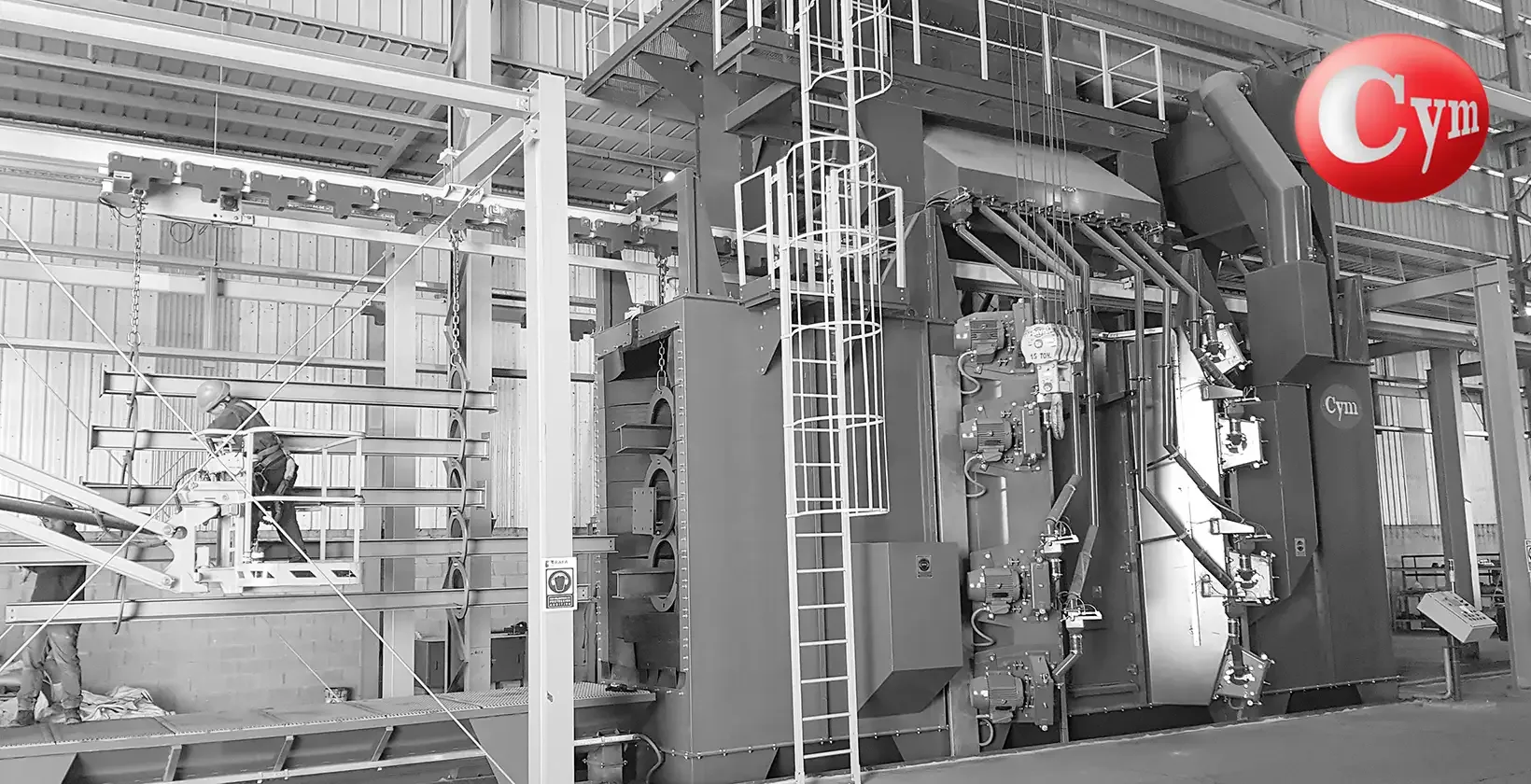

Equipos en funcionamiento
Videos
Equipos en acción
Proyectos Especiales
¿No encuentra el equipo que necesita?
CYM Materiales lo desarrolla
Nuestro departamento de Ingeniería y Ventas trabaja junto al cliente para diseñar la solución a medida, reduciendo costos operativos y maximizando la productividad. Cada proyecto parte de un relevamiento técnico detallado y culmina en un equipo construido y probado en nuestra planta.
