Mangueras de granallado y arenado

LIVIANA Y PESADA - TRAMOS 5/10/20 M

Caucho 100% virgen con disipador estático incorporado

Las mangueras de granallado CYM están fabricadas con tubo interior de caucho natural virgen resistente a la abrasión y telas de refuerzo de alta resistencia. El material 100% virgen les otorga una vida útil superior respecto de mangueras fabricadas con materiales reciclados. Poseen protección exterior contra condiciones atmosféricas y ozono, y disipador estático para reducir el riesgo de chispas y descargas electrostáticas durante la operación. La línea liviana (Light Wall) pesa aproximadamente un 30% menos que las mangueras convencionales, mejorando las condiciones de trabajo y la productividad del operario. La línea pesada (Heavy Wall) está diseñada para las aplicaciones más exigentes. Los tramos se suministran con o sin acoples en longitudes de 5, 10 y 20 m.

Seleccione el diámetro correcto según la boquilla utilizada — un diámetro incorrecto genera desgaste prematuro y pérdida de presión en la boquilla
Mantenga la manguera lo más recta posible — evite dobleces, giros bruscos o estrangulaciones que reduzcan el caudal de abrasivo
Rote periódicamente los tramos para lograr desgaste uniforme
Controle periódicamente la presencia de partes blandas o deterioro exterior — son señal de desgaste interno avanzado
Evite aplastamientos por vehículos o equipos
Antes del montaje, corte el extremo de la manguera en forma perfectamente perpendicular para asegurar un correcto asiento en el acople
Utilice siempre cable de seguridad manguera/manguera (CYT02079) al vincular dos tramos entre sí

DESCARGAR CATALOGO

SELECCIÓN DE DIÁMETRO

Diámetro interno recomendado según boquilla

En un sistema de proyección de abrasivo por presión, el diámetro interno de la manguera debe ser entre 3 y 4 veces mayor que el orificio de la boquilla. Esto reduce la velocidad del abrasivo dentro de la manguera y prolonga considerablemente su vida útil.

No. BOQUILLA	Ø ORIFICIO BOQUILLA mm	Ø INTERNO MANGUERA mm	Ø EXTERNO mm
3	4,8	19	34
4	6,4	25	38
5	8,0	25	38
6	9,6	32	48
7	11,2	38	55
8	12,7	38	55

ESPECIFICACIONES TÉCNICAS

Modelos disponibles y especificaciones de material

CÓDIGO	LÍNEA	Ø INTERNO mm	Ø EXTERNO mm
CYT02062	Light Wall	19 mm (3/4")	34 mm (1 5/16")
CYT02063	Light Wall	25 mm (1")	38 mm (1 1/2")
CYT02064	Light Wall	32 mm (1 1/4")	48 mm (1 7/8")
CYT02067	Heavy Wall	38 mm (1 1/2")	55 mm (2 3/16")

Tramos con acoples disponibles en longitudes de 5, 10 y 20 m — control manual y control a distancia. Consultar disponibilidad.

PARÁMETRO	VALOR
Tubo interior	Caucho natural virgen, polibutadieno negro
Refuerzo	2 o 4 telas de alta resistencia
Cubierta exterior	Caucho resistente a intemperie y abrasión
Propiedad antiestática	Sí — disipador estático incorporado
Dureza tubo interior	60–65 Shore A
Temperatura de operación	−20°C a 80°C
Presión de trabajo	150 psi / 10 bar
Norma de ensayo	450 psi / 30 bar
Pérdida por abrasión	EN ISO 3861:2005
Abrasion loss	DIN 53516 ≤ 60 mm³

PRODUCTOS RELACIONADOS

Equipos alternativos o complemetarios

Boquillas de granallado

Venturi Largo

Carburo de tungsteno y boro — modelos #3 a #8, rosca gruesa 50 mm.

Leer mas

Acoples

Boquilla, manguera y tolva

NHH, NHC y NTC en nylon inyectado duro - para boquilla, manguera y tolva

Leer mas

Boquillas de arenado húmedo

Arenado humedo

Sin chispas ni polvo — carburo tungsteno, modelos #4 a #8, 50 mm.

Leer mas

Instalaciones

Equipos en funcionamiento

Videos

Equipos en acción

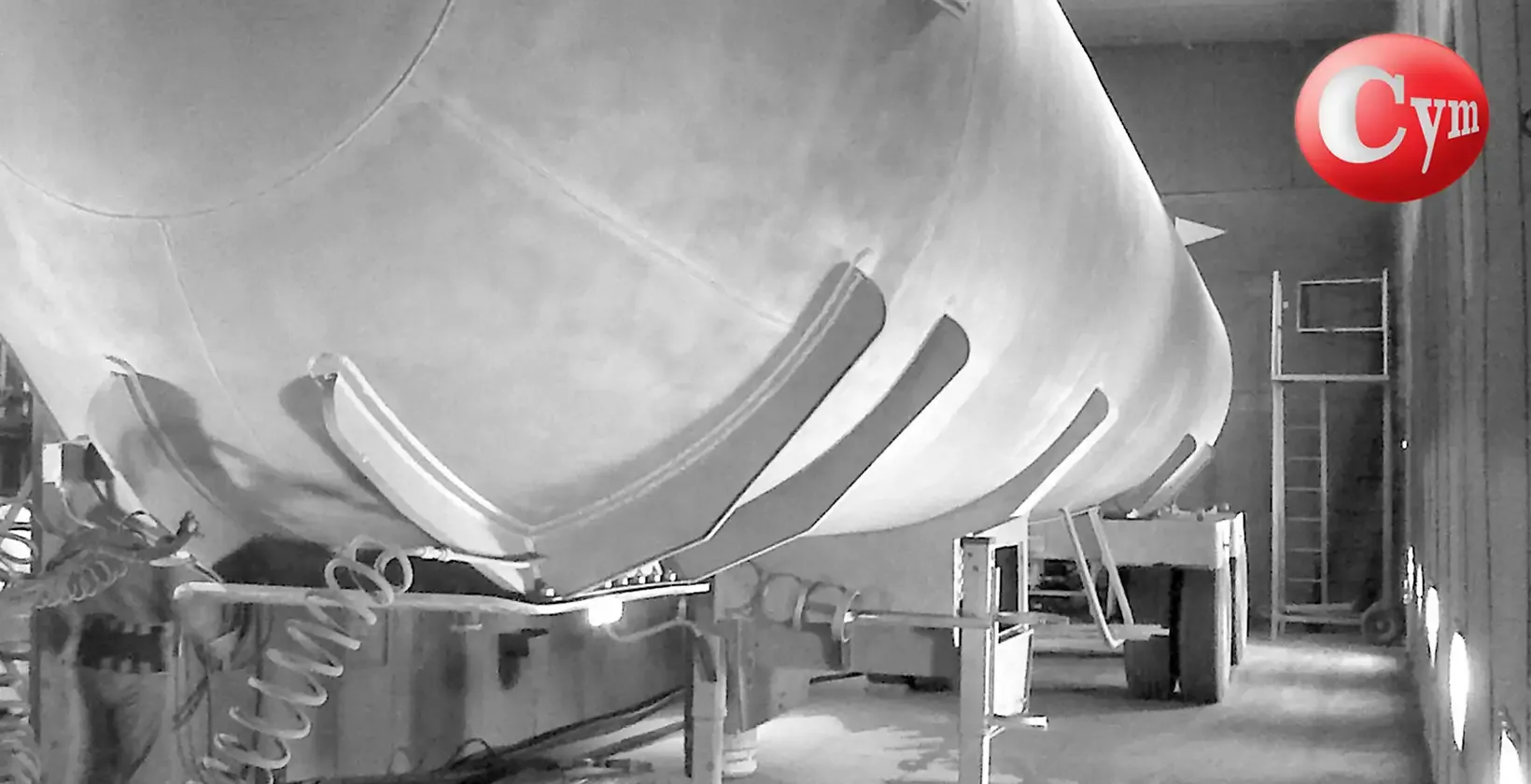

Cuarto granallado - camiones
